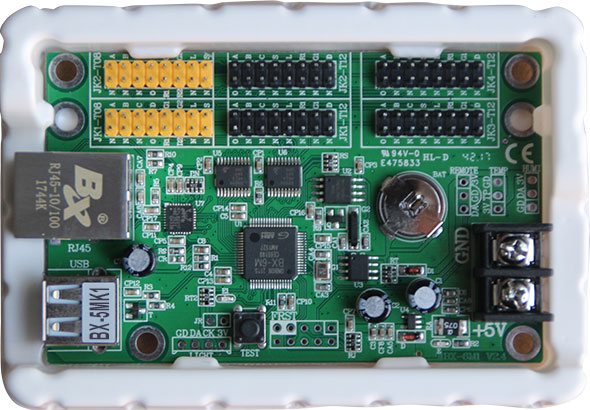

BX-5MK1(网口)字库节造器

内置多组中英文字库,支持信息动态刷新。宽泛利用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。

板载100M网络接口;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24幼时不休电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



面向各类特殊利用,矫捷地满足用户的二次开发和定造需要。

基于字库模式设计,合用于信息实时更新的利用需要J⒖ㄑ逗吞,便于用户进行二次开发;

支持网口、串口和无线通讯,宽泛利用于工业现场、设备配套、物流仓库、车载显示、智能站牌和集群显示系统等领域。



重要职能:

⑴ 节造器内置字库,用户只需发送汉字编码就能显示内容,大大削减数据流量,降低开起事度;

⑵ 节造器支持5个静态区域和5个动态区域。支持信息实时刷新:5个动态区域可同时更新信息,也可单独更新;

⑶ 节造器最幼动态刷新距离可达20ms,刷新速度快,满足实时数据陆续刷新显示的各类利用需要;

⑷ 支持自界说图库。提供自界说图库天生工具,用户可自行设计图片用于显示,此工具同时支持从表部导入现有图片。显示时只需指定相应图片名称即可。
⑸ 支持行间距调节:可对文字信息设置行间距参数。
⑹ 支持字间距、行间距收缩显示:好比:12x14点阵的字库,点阵数据还是16x16点的,但现实显示成效是12x14点的,即字与字之间没有有余的空地。
⑺ 支持繁体:支持GBK编码的繁体字库,当然也支持GB2312的编码。只需下载相应字库并设置相应参数即可。

⑻ 矫捷支持肆意点阵字库:出厂标配16*16中文字库和8*16英文字库;用户可造作下载48*64内的肆意点阵各语种字库。

⑼ 支持开机画面:可在开机后尚未加载节目文件时播放。

技术参数
产品状态 2012年12月投放市场,批量现货供给
节造点数

单色72K/双色36K点;宽度≤2048

显示模式 单色 2048*32 1536*48 1152*64
存储容量 2MByte
节目数量 支持32个节目。特殊需要可定造扩大
区域数量 支持5个静态区+5个动态区。特殊需要可定造扩大
区域类型 静态区、动态区
字库文件 出厂标配16*16中文字库和8*16英文字库;用户可造作下载48*64内的肆意点阵各语种字库



模组兼容性
适配模组  各类规格的单色、双基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片
行译码IC 支持74HC138行译码和无译码模组
扫描类型 支持静态、1/2、1/4、1/8、1/16扫描,支持8列折行数据分列



板载接口
显示接口 2组T08+4组T12
通讯接口

100M网络接口

传感器接口

支持温度传感器的接入



沉要职能
通讯职能

支持局域网和互联网通讯

节目播放节造 支持节目挨次播放、节目按时播放
按时开关职能 支持软件号令开关和按时自动开关屏幕
亮度调整职能 16级亮度调整,支持两种亮度调整模式:手动调亮、分时段自动调亮
?仄髦澳 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试
通例传感器职能 支持温度传感器的接入和显示
信息动态刷新 支持5个动态区域,支持信息实时更新
屏参速配职能 支吃炝幕配置参数的保留与回读
肆意排版职能 全能编纂器便捷支持蒙古文、希伯来文、阿拉伯文等肆意排版规定,轻松实现横屏竖排
二次开发 提供通讯和谈和LedshowZK测试软件,也提供C# 、JAVA、VB、C++整套的开发工具



系统升级和守护
固件升级职能 支持底层软件和FPGA固件在线升级,极风雅便了系统开发、守护和职能升级,

为客户有效节约成本,降低项目风险;



电气参数

工作电压

5V(3.5V-5.5V宽工作电压)

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器(卡)通用技术要求》,C级达标

额定功率 ≤2W



环境适应性

环境温度

环境温度-40℃~80℃不变工作

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器(卡)通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器(卡)通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对节造器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值

静电放电抗扰度

对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对节造器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试

文件名称 技术注明 下载次数 下载 网盘下载
LedSuite APP 单一使用教程

版本号:20231116

14452
多屏幕模式教程

版本号:20231205

6634
单屏模式和多屏模式屏幕设置教程

版本号:20231205

11722
Ledshow suite 异步软件 最新版

版本号:V26.04.15.00

支持字库卡5代/6代、单双色5代/6代、多媒体播放器Y系劣注多媒体播放器C系劣凝视频处置器、发送卡、接管卡(5xx法式)
86691
底层软件升级法式 BX-5K 5MK系列

版本号:V20230327

支持轮播字库信息;支持查问字库具体信息;支持数字、英文和中文半字镜像职能;支持查问节造器状态的号令;BX-5MK2法式支持语音职能;5K1支持布景职能;支持SM16188B芯片模组
18382
Ledshow TW 2017软件 用户手册

版本号:20210918

32515
单双色节造器 用户手册

版本号:2020117

19711
Ledshow suite K系列 用户手册

版本号:20211201

4371
BX六代三基色产品线-2023版

版本号:20240226

2023版BX六代三基色产品彩页
3473
